Червячная передача: особенности, применение и технические нюансы

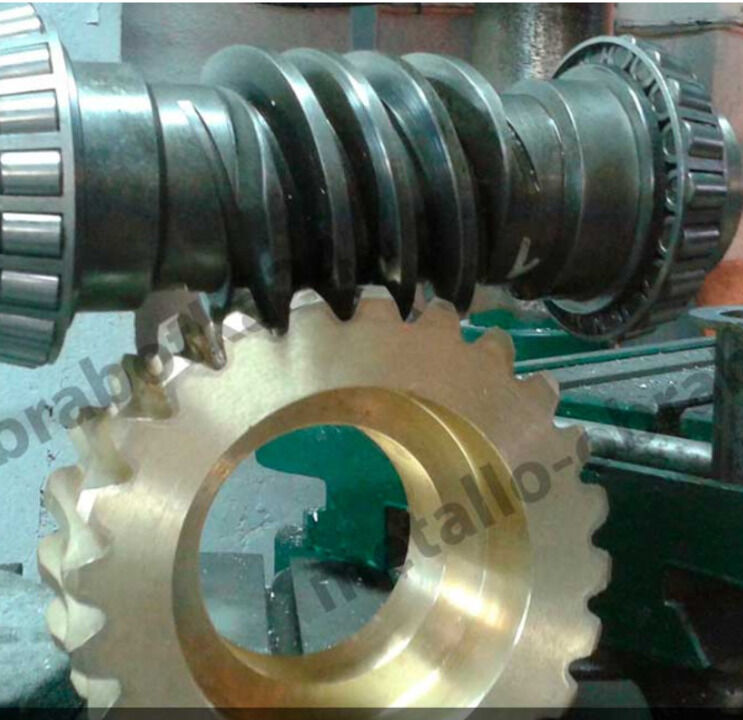

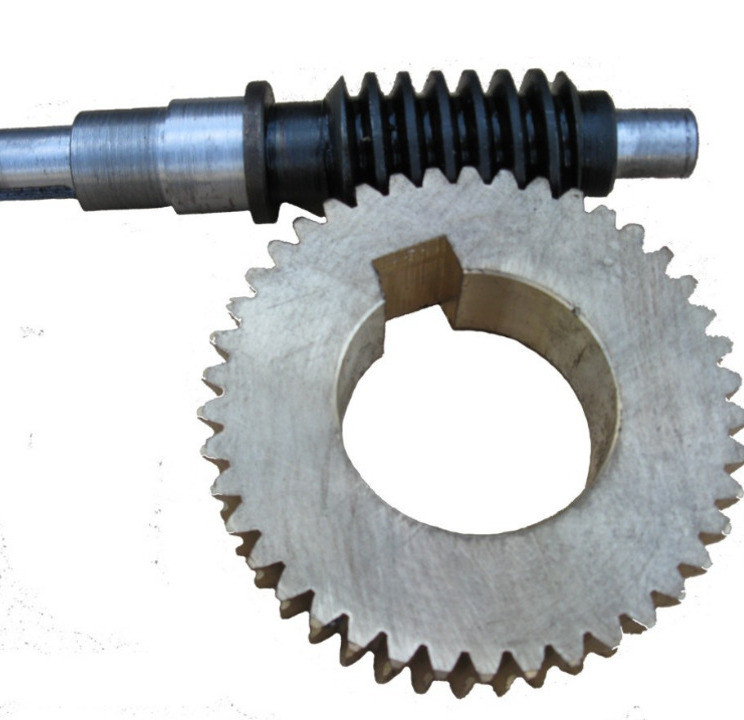

Червячная пара — это сложный механизм, где шестерня (колесо) входит в зацепление с винтом, называемым червяком. Это обеспечивает передачу момента между перекрещивающимися осями, обладая уникальным свойством — высоким передаточным отношением при компактных габаритах. В инженерии зубчатая пара этого типа ценится за плавность работы и эффект самоторможения.
Специалисты нашего производства производят изготовление червячных пар для самых разных отраслей: от приводов лифтовых лебедок до механизмов поворота башенных кранов. Основная сложность производства заключается в необходимости точного соблюдения геометрии: малейшее отклонение модуля или угла наклона витка приводит к ускоренному износу зубьев и перегреву механизма.
Где чаще всего требуется замена или новое изготовление:
- Грузоподъемные механизмы и тали;
- Приводы станков и конвейерных линий;
- Спецтехника (МТЗ, экскаваторы, манипуляторы);
- Компоненты, которые поставляет Китай (мы делаем детали значительно превосходящие аналоги по твердости и ресурсу).
Технические возможности
Благодаря современному парку станков с ЧПУ, наше производство червячных валов по чертежам и сопутствующих колес соответствует самым строгим отраслевым стандартам.
Виды: цилиндрические и глобоидные червячные передачи.

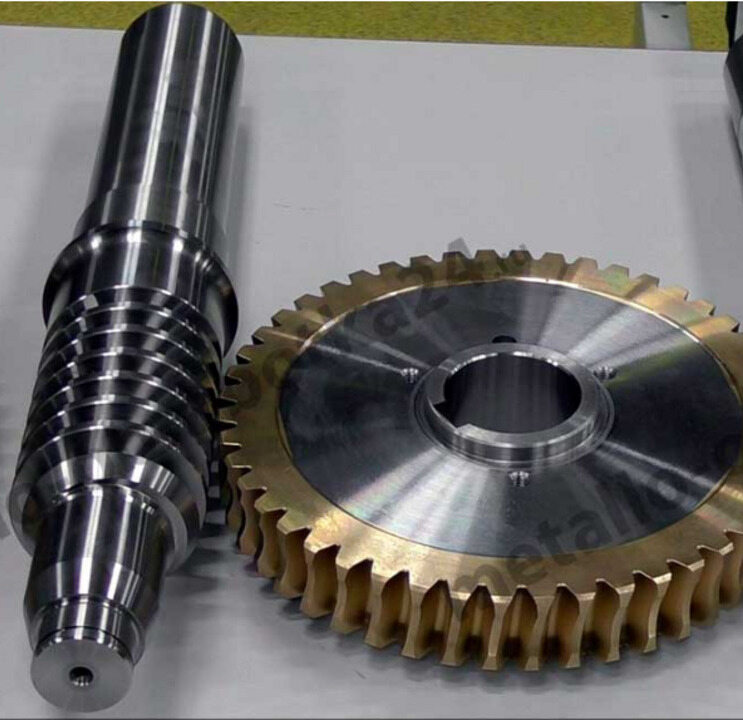

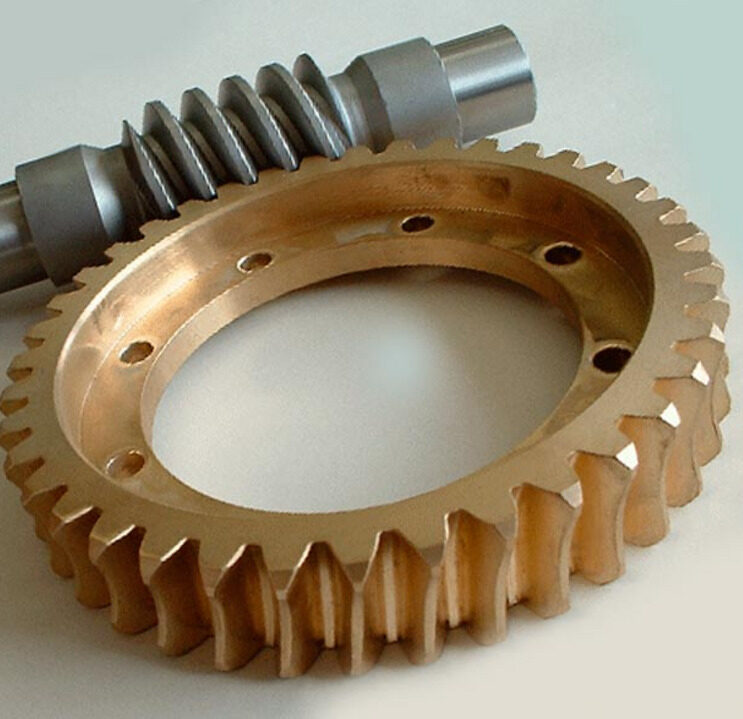

Материалы: Для снижения трения и износа мы изготавливаем венцы зубчатых колес из бронзы или латуни, а червяки — из качественной легированной стали с последующей закалкой.
Типы профиля: работаем с эвольвентным профилем и другими формами резьбы.
Виды работ: токарные, фрезерные и зуборезные операции, шлифовка поверхности, термическая обработка (ТВЧ, цементация).
Точность: Изготовление деталей ведется с соблюдением допусков до 6–7 степени точности, что позволяет использовать наши узлы в высокоточных механизмах.
Изготавливаем следующие виды червячных пар:
- архимедовы — с прямолинейным профилем в осевом сечении;
- эвольвентные — для высокоскоростных передач;
- глобоидные — с повышенной несущей способностью и КПД;
- червячно-винтовые — для специфических задач точного позиционирования.
Детали обрабатываются на 5-осевых станках с ЧПУ, произведенных в Японии и Германии. После механической обработки проводится приработка, контролируя температуру и уровень шума.
Техническая справка для инженеров
При восстановлении или создании новой пары мы внимательно анализируем пиковые нагрузки и условия охлаждения редукторного узла. Зубчатая система червячного типа склонна к трению скольжения, поэтому вопрос выбора материала бронзы (БрОФ, БрОЦС) является ключевым. Твердость поверхности червячной нитки после шлифовки достигает 50-55 HRC, что в сочетании с качественным маслом минимизирует износ.
Наше оборудование позволяет выполнять нарезание деталей с модулем от 1 до 16. Мы понимаем, что нарезание зубчатых колес требует идеальной соосности валов в корпусе, поэтому предлагаем услуги по проточке посадочных мест под подшипники при капитальном ремонте.
Как изготавливают червячные пары?
Производственный цикл на токарном производстве Белосохова включает полный комплекс работ от расчета геометрии до финишной притирки.Технический анализ и подбор материалов
Сначала вычисляют модуль, диаметр червяка и число заходов. Мы выбираем оптимальное сочетание: для червяка — легированная сталь с последующей закалкой, для шестерни — антифрикционная бронза или высокопрочный чугун. Это снижает износ и повышает КПД.Черновая металлообработка
Процесс начинается с подготовки заготовки. Сначала выполняют токарную обработку вала-червяка и проточку венца для нарезания. На этом этапе создаются необходимые припуски для последующей термической обработки и шлифовки.Нарезание и зубофрезеровка

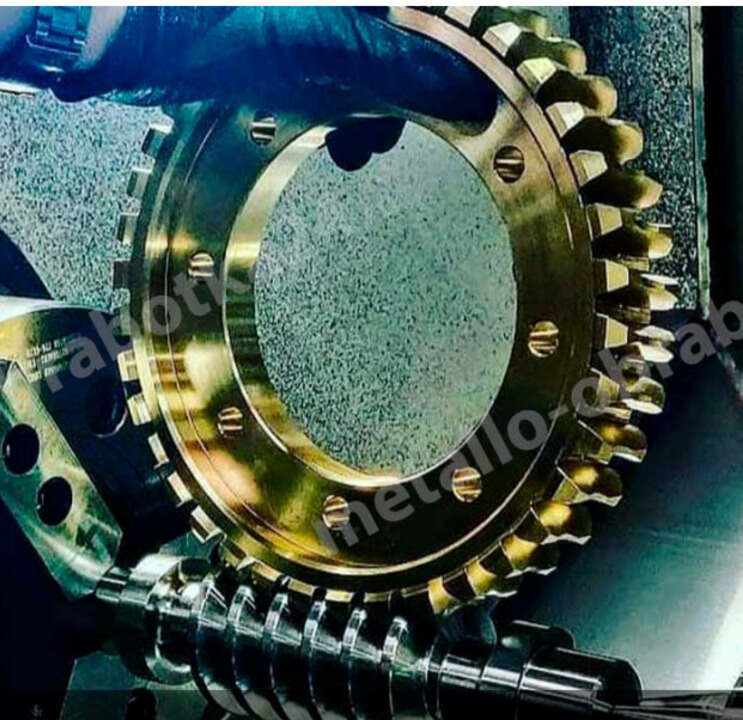

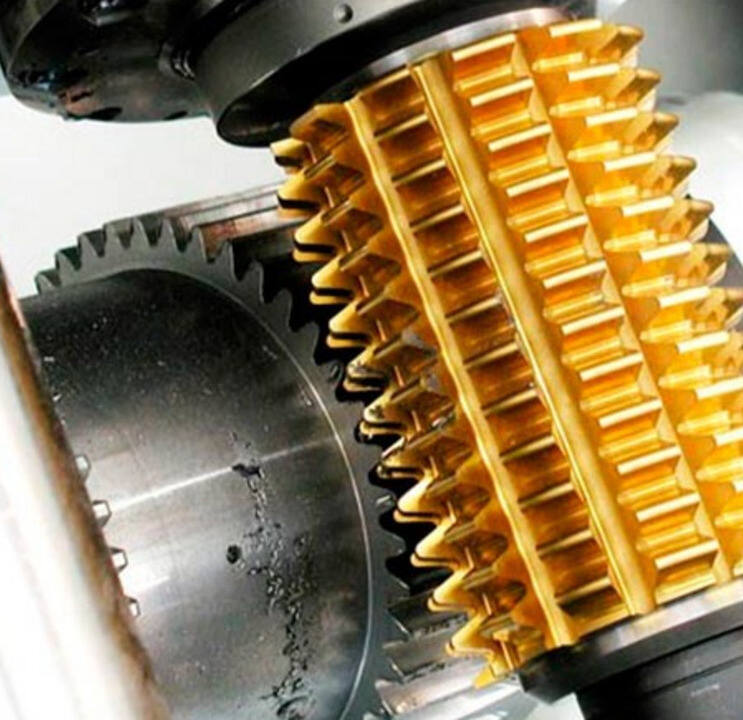

Основной этап. Проводится нарезание червячных шестерней на специализированных станках. Червяки нарезают специальными резцами или фрезами. Важно обеспечить правильное межосевое расстояние, чтобы зубчатая передача не имела критических зазоров.Термическая обработка и шлифовка
Для достижения высокой жесткости и несущей нагрузки червяк проходит цементацию и закалку. После этого выполняется чистовое нарезание (шлифовка) витков для удаления деформаций после печи и достижения идеальной зеркальной поверхности.Технический контроль и проверка контакта
Готовый "червяк" проверяется "на краску". Мы оцениваем пятно контакта в зацеплении. Только так можно гарантировать, что ремонт червячных передач будет успешным, а узел прослужит годы без шума и вибраций.Где заказать изготовление червячных пар
Наше производство расположено в Подмосковье, но мы производим запчасти для клиентов по всей стране. Если ваши детали вышли из строя, а поставки из Европы или Китая невозможны — мы готовы решить этот вопрос в кратчайшие сроки. Осуществляем доставку готовых изделий транспортными компаниями по всей России.
- Точный расчет геометрии по изношенному образцу (реверс-инжиниринг);
- Нарезка на зубофрезерном станке с высокой точностью;
- Комплексный ремонт: от замены шестерен до восстановления корпуса агрегата.
Краткий чек-лист при оформлении заказа:
- Укажите число зубьев колеса и количество заходов червяка.
- Уточните необходимую термообработку (закалку) вала.
- Проверьте соответствие диаметра вала и шпоночного паза вашему оборудованию.
- Помните: качественное нарезание — залог отсутствия шума!
Мы профессионально занимаемся изготовлением и нарезанием сложных зубчатых деталей. При каждом заказе наш конструктор проверяет прочность, чтобы клиенты получали надежные червячные механизмы для любых задач. Используя проверенные червячные технологии в своих парах, вы обеспечите стабильную работу вашей машины при любых нагрузках.
От чего зависит коэффициент полезного действия (КПД) червячных редукторных узлов?
Многие думают, что КПД — величина постоянная, но это не так. Он напрямую зависит от угла подъема винтовой линии, который определяет число витков (заходов) червяка. Чем больше заходов червяка, тем выше КПД, но ниже передаточное отношение. Также на эффективность влияют потери на трение в поверхности зубьев и в подшипниках качения. Чтобы минимизировать потери, важен правильный выбор смазки и точное нарезание зубьев на качественном зубофрезном станке.
Как правильно выбрать основные параметры нового колеса?
При заказе запчастей важно передать специалисту основные параметры: число зубьев колеса, модуль, межосевое расстояние и диаметр вала. Помните, что номинальный крутящий момент, который выдержит шестерня, напрямую зависит от качества изготовления. Мы рекомендуем проводить термообработку червяка для повышения твердости, так как это напрямую влияет на срок службы всей машины.
Почему возникает перегрев при эксплуатации червячного устройства?
Обычно перегрев связан с повышенным трением. Если окружная скорость слишком высока, а теплоотвод корпуса недостаточен, смазка теряет свойства. Также причиной бывают слишком малые боковые зазоры или ошибки в сборке. Правильный расчет на этапе проектирования учитывающий влияние тепловой нагрузки, позволяет избежать критической перегрузки в червячном узле. В некоторых парах трение настолько велико, что требуется принудительное охлаждение.
В чем главные преимущества червячной передачи перед цепной или конической?
Главное преимущество — компактность и способность обеспечить большое передаточное число при небольшом размере. В отличие от цепной передачи, она работает тихо и плавно. Если сравнивать с парой конических колес, червяк позволяет реализовать самоторможение, что критически важно для ответственного подъемного устройства.
Как происходит ремонт червячного редуктора и когда он целесообразен?
Ремонт начинается с дефектовки. Специалисты определяют степень износа зубьев червячного колеса и состояние валов. При критическом износе контактных поверхностей лучше заменить их на новые. При нарезании нового колеса используется специальная фреза, чьи размеры должны соответствовать червяку. Важно понимать, что к изготовлению и нарезанию червячных пар предъявляются жесткие требования по точности, иначе узел будет «шуметь».
Какие нюансы важно учесть при расчетах на прочность?
При расчете учитываются два типа напряжений: контактные и напряжения изгиба. Определение долговечности невозможно без анализа частоты вращения и условий эксплуатации. При нарезании шестерен важно учитывать, что червячное зацепление чувствительно к точности расположения наружных элементов корпуса. При производстве мы рекомендуем добавлять небольшой запас прочности к стандартным значениям.
Можно ли нарезать червячное колесо прямым методом?

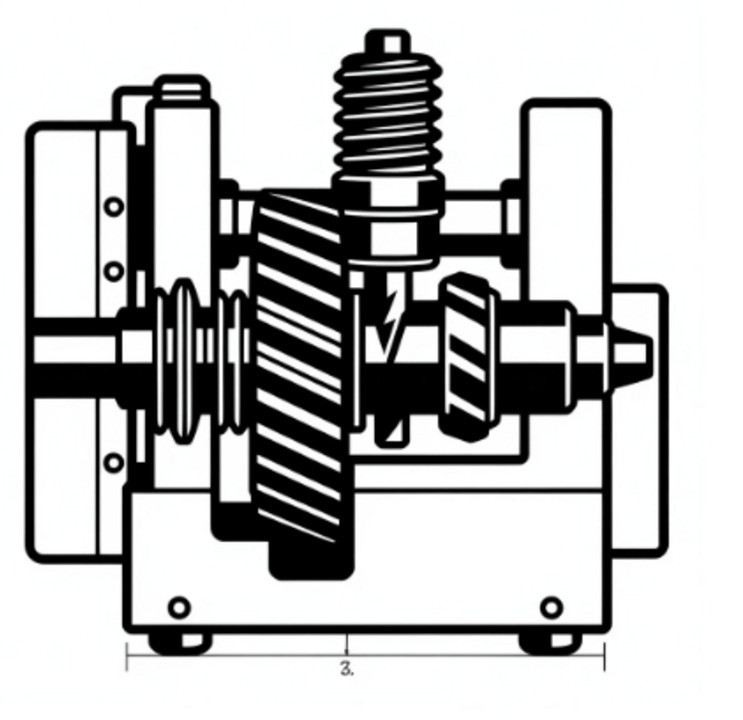

Да, такой способ существует. При нарезании колеса на зубофрезном станке методом радиальной подачи можно добиться высокой точности. Однако при нарезании важно, чтобы фреза была идентична рабочему червяку. Такое внимание к нарезанию гарантирует, что пятно контакта будет идеальным, а шестерня прослужит долгие годы.
